Kui vajate oma ettevõtte abistamiseks vertikaalset puurimis- ja keermestamisfreespinki, võite olla kindel, et müüte meiega hulgi. Oleme Hiinas üks juhtivaid selliseid tootjaid ja tarnijaid, kellel on üle 20 aasta. Ja kohandatud teenus on samuti saadaval.

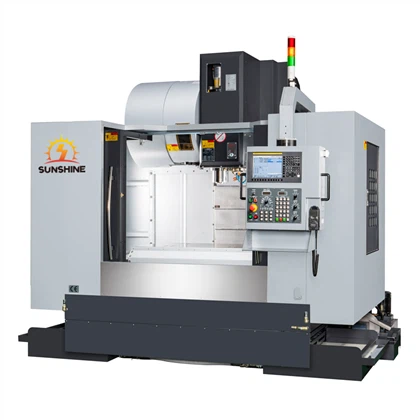

VMC855

Vertikaalne puurimine CNC freespink on kõrgelt automatiseeritud ja võimas CNC vertikaalne töötlemiskeskus, mida kasutatakse laialdaselt metalli lõikamise töötlemisel.

Toote komponendid

Voodi:Meie ettevõtte toodetud töötluskeskuse alused ja tugiosad kasutavad tavaliselt suure-jäikusega malmstruktuuri (nagu vaikliivavalu), mida vananemis-töödeldakse, et tagada pikaajaline-stabiilsus ja seismiline vastupidavus.
Veerg:Vertikaalse töötluskeskuse sammas on vertikaalselt fikseeritud alusele, paigaldatud kolonni juhtsiinile läbi spindli kasti ja seda toetab juhtsiin, mis liigub spindli kastist üles ja alla, nii et see nõuab töötluskeskuse äärmiselt suurt jäikust ja stabiilsust, et vältida töötluskeskuse deformatsiooni.

Töölaud:Horisontaalselt paigaldatud, kasutatakse tooriku kinnitamiseks. Tavaliselt on see ristkülikukujuline T-pesadega laud, mis on mugav kinnitusvahendite kasutamiseks.

Sadul ja liumägi:See asub töötluskeskuse voodi ja töölaua vahel, kannab töölauda ja liigub pikisuunas piki alussiini (Y-telje liikumine). Sadul kannab liugurit ja liug töölauda ning liigub horisontaalselt (X-telje liikumine). Töölaud teostab lõpuks liitliikumise X-Y-tasandil.
Juhtsiinid ja juhtkruvid:Juhtsiinid toetavad liikuvaid osi ja juhivad täpselt nende liikumissuunda. Ettevõte kasutab üldiselt suure-jäikuse-täpse lineaarset veeremisjuhikut (rull- või kuuljuhikud).
Kuulkruvi paar:Jõuülekande komponent, mis muudab servomootori pöörlemisliikumise täpselt lineaarseks liikumiseks. Tavaliselt varustatud eelvenitatud konstruktsiooniga, et vähendada termilise pikenemise mõju.

Määrimissüsteem:Varustage automaatselt, regulaarselt ja kvantitatiivselt määrdeõli või määret hõõrdepaaridele, nagu juhtsiinid, juhtkruvid ja laagrid, et vähendada kulumist ning tagada liikumise täpsus ja stabiilsus. Levinud on mahujaoturid või tsentraliseeritud määrdepumbad.

Kiibi eemaldamise süsteem:Eemaldage töötlemisel tekkinud laastud tööpiirkonnast, et kogunemine ei mõjutaks töötlemist ja täpsust. Levinud vormide hulka kuuluvad kett-plaatlaastude konveierid, spiraallaastude konveierid, kaabitsakonveierid jne. Tavaliselt kombineeritakse lõikevedeliku kogumis- ja filtreerimissüsteemidega.

Peamised parameetrid

Tehnilised andmed	üksus	VMC855
Tabeli suurus	mm	1000x550
Tabeli maksimaalne koormus	kg	500
X/Y/Z telje käik	mm	800x550x550
Spindli keskpunkti ja veeru vaheline kaugus	mm	590
Spindli otsapinna ja töölaua pinna vaheline kaugus	mm	120-670
X/Y/Z Max. söötmiskiirus	mm/min	10000
X/Y/Z Max. Kiire läbisõit	m/min	32/32/30
spindli kiirus	p/min	8000
spindli koonus	tüüp	BT40
Spindli mootori võimsus	kW	7.5/11
X/Y/Z telje servomootori võimsus	kW	3.9/3.9/3.6
X/Y/Z mootori ühendus		Otsene
X/Y/Z Juhttee tüüp		Liini raudtee
T-pesa	mm	5-18x90
Korrake positsioneerimise täpsust	mm	±0.004
Tööriistade ajakiri		plaadi tüüp
Tööriista mahutavus		24T
Maksimaalne tööriista kaal	kg	8
Max tööriista pikkus	mm	300
Elektriline võimsus	kVA	15
Masina mõõtmed (PxLxH)	mm	2600x2380x2700
Net. kaal (umbes)	kg	5000
